ملزومات کانال گالوانیزه
ملزومات کانال گالوانیزه شرکت تولیدی هوا سیستم لوتوس شامل موارد زیر می باشد.
- فلنج های گالوانیزه ماستیک دار
- کرنر (گوشه)
- کلیپس
- نوار درزگیر

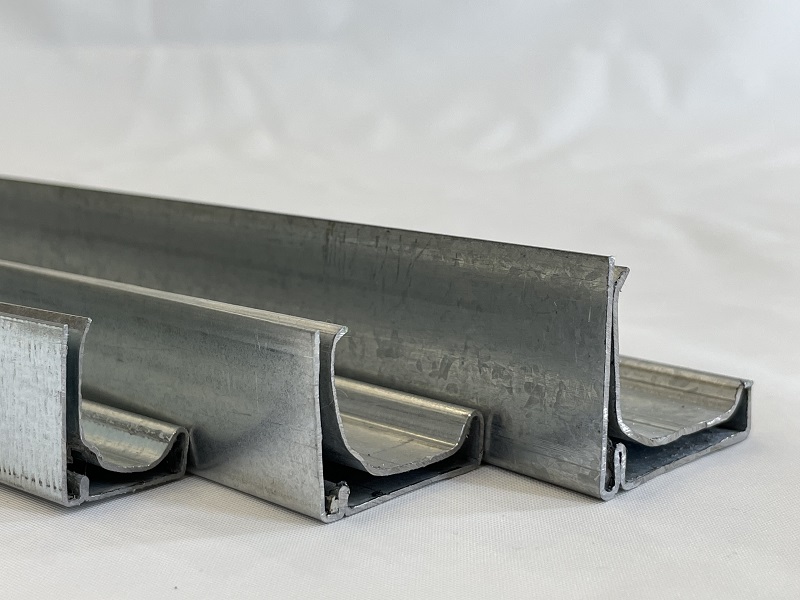

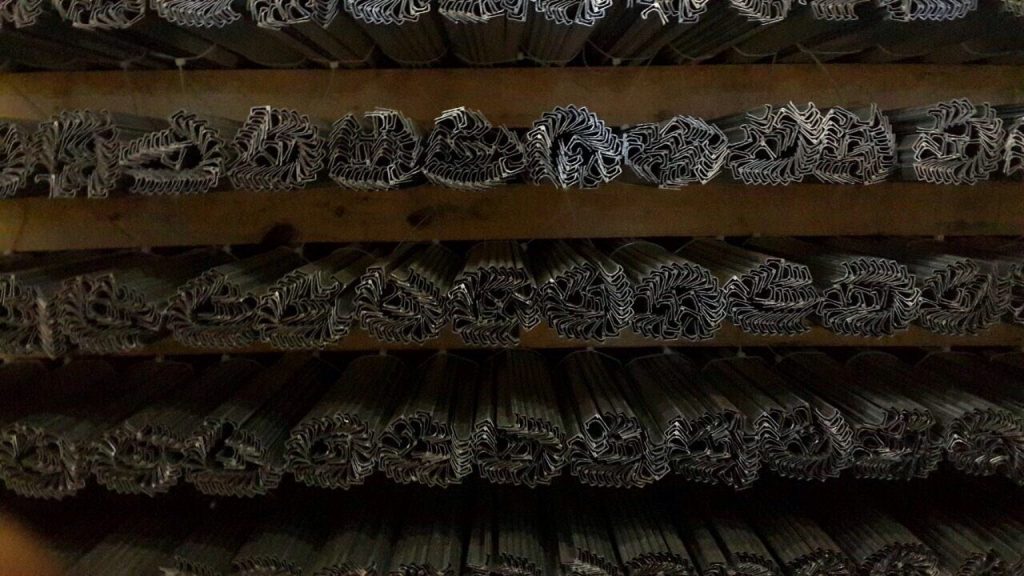

فلنج های ماستیک دار (TDC)
فلنج های ماستیک دار شرکت هوا سیستم لوتوس جایگزین نبشی های آهنی سنتی می باشد و به صورت استاندارد در شاخه های 4 متری تولید میگردد و علاوه بر سرعت و کیفیت ساخت و نصب با توجه به استفاده از ماستیک(بوتیل) داخل فلنج های این شرکت ، پرتی و درز هوا در نقاط فلنج به سمت صفر میل میکند.
سایز و استاندارد فلنج های گالوانیزه
فلنج های گالوانیزه در سه سایز 40،30،20طبق استاندارد بین الملل SMACNA و DW144 تولید و عرضه میشود.
نحوه انتخاب فلنج کانال گالوانیزه
انتخاب نوع وسایز فلنج متناسب با ضلع بزرگ کانال می باشد.

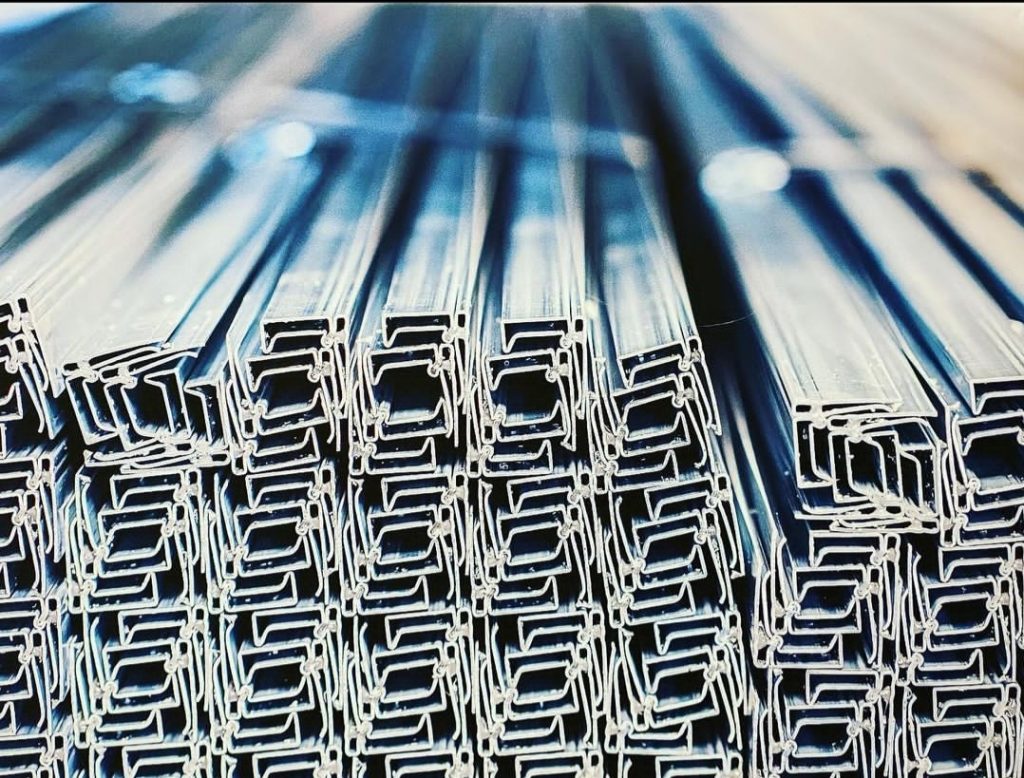

پروفیل فولادی گالوانیزه ماستیک دار فلنج به منظور ساخت فلنج جهت اتصال دو قطعه کانال بدون نیاز به جوش کاری رنگ آمیزی و صرف هزینه و زمان بیش از حد مورد استفاده قرار میگیرد. این پروفیل های فلنج در سایزهای متفاوت به منظور ساخت فلنج کانال های هوا با ورق های سایز مختلف جهت انواع فشارهای کاری مورد استفاده قرار میگیرد.
- فلنج ماستیکدار TDC 20: پروفیل فولادی گالوانیزه ماستیک دار فلنج 20، به منظور ساخت فلنج جهت اتصال دو قطعه کانال (با سایز ضلع بزرگ کانال گالوانیزه 70 سانتی متری) مورد استفاده قرار میگیرد.
- فلنج ماستیکدار TDC 30: پروفیل فولادی گالوانیزه ماستیک دار فلنج 30، به منظور ساخت فلنج جهت اتصال دو قطعه کانال (با سایز ضلع بزرگ کانال گالوانیزه 71 الی 150 سانتی متری) مورد استفاده قرار میگیرد.
- فلنج ماستیکدار TDC 40: پروفیل فولادی گالوانیزه ماستیک دار فلنج 40، به منظور ساخت فلنج جهت اتصال دو قطعه کانال (با سایز ضلع بزرگ کانال گالوانیزه 151 الی 200 سانتی متری) مورد استفاده قرار میگیرد.

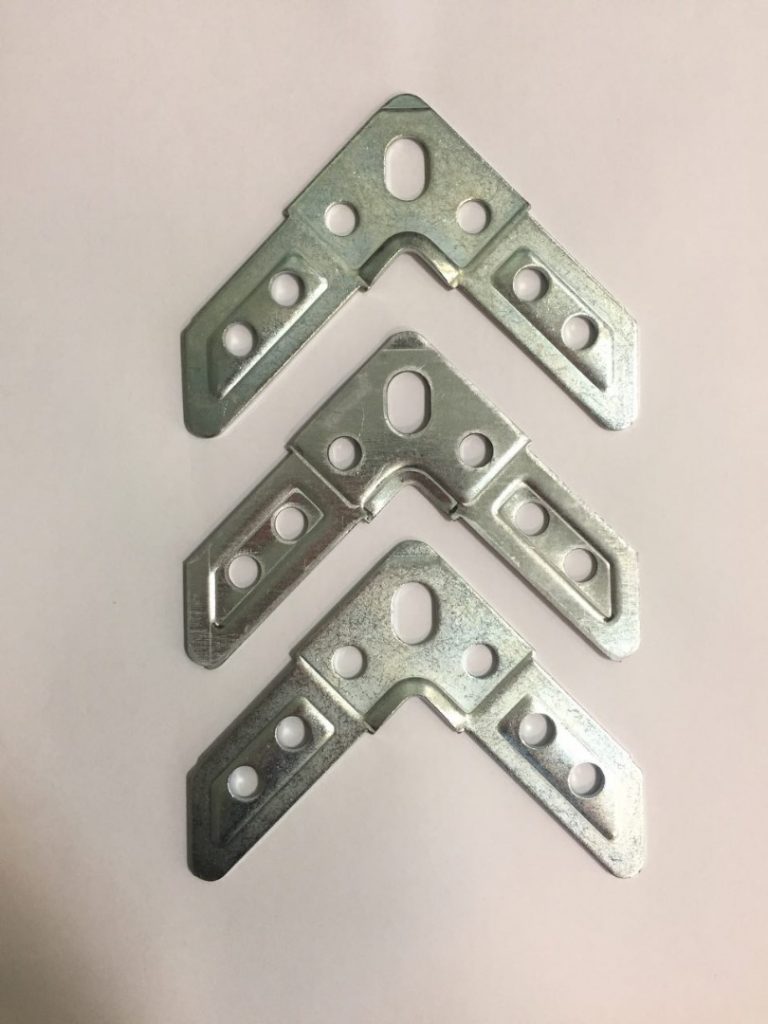

کرنر (گوشه)

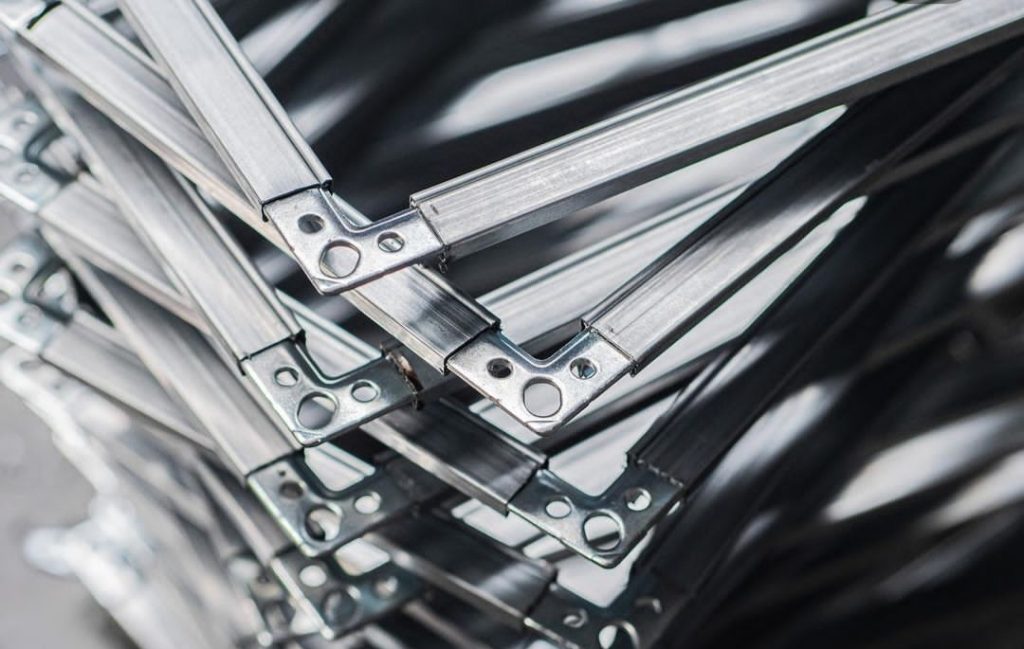

کرنر یا همان گوشه قطعی L مانند با دو ضلع هم اندازه می باشد که در ابتدا و انتهای فلنج tdc(فلنج گالوانیزه) جهت ساخت قاب فلنج مورد استفاده قرار میگردد.
سایز کرنرها متناسب با سایز فلنج ها در سه سایز 40،30،20 میلیمتر تولید میگردد.

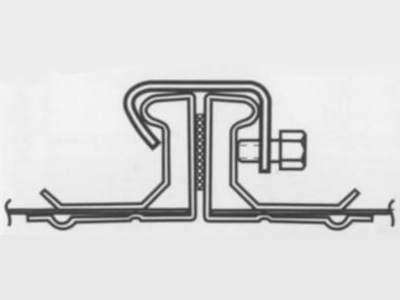

کلیپس(گیره)
کلیپس قطعه گالوانیزه به ضخامت 2.5 میلیمتر می باشد که جایگزی پیچ و مهره در فلنج های سنتی می باشد و به منظور اتصال بهتر فلنج ها در فاصله های میانی با فاصله بیش از 25 سانتیمتر دو گوشه کانال به یکدیگر مورد استفاده قرار میگیرد به این صورت که در مواقعی که ضلع کانال بزرگتر از 25 سانتی متر باشد از این گیره ها جهت اتصال هر چه بهتر فلنج های TDC به هم استفاده می گردد.

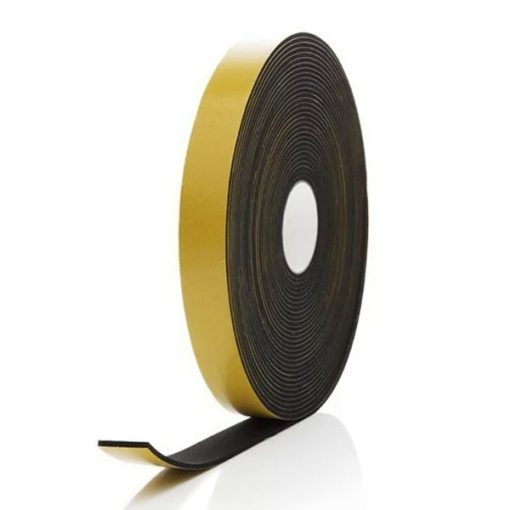

نوار درزگیر فلنج(گسکت)
نوار گسکت پلیمری DNG به منظور درزبندی و هوابندی کامل کانال های متصل شده در محل فلنج مورد استفاده قرار میگیرد.
نوارهای درزگیر شرکت هوا سیستم لوتوس در سایزهای 35،30،25،20،15، 40 میلیمتر با ضخامت 5 میلیمتر در دو نوع الاستومریک و EVA چسبدار تولید و بین فلنج های TDC دو کانال مورد استفاده قرار میگیرد.
استفاده از این نوع درزگیرها سهم به سرایی در هوا بندی کانال داشته و با توجه به چسبدار بودن سهولت نصب و کیفیت اجرا را دارا می باشد.

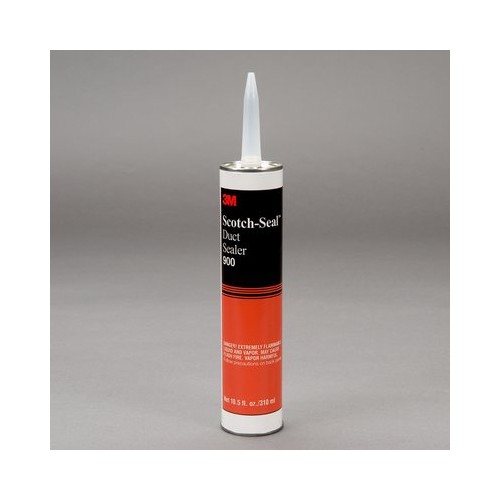

ماستیک
ماستیک درزبند گروه صنعتی لوتوس در دو نوع معمولی و دما بالا به منظور درزبندی کامل هوا در محل فاصله بین گوشه فلنج با گوشه بدنه کانال مورد استفاده قرار میگیرد.
